產品特點
? 板載浮點DSP
? 4/8軸脈沖串指令,最高6.5 MHz
? 軌跡周期時間最高可達1 KHz
? 編碼器反饋頻率最高可達20 MHz,采用數字濾波器設計
? 通過ORG和Index信號實現高速位置鎖存功能
? 高速位置比較和觸發輸出高達1MHz,用于自動光學檢測
? 32個額外的板載數字I/O通道(16DI和16DO)節省了完整DI/O卡的成本
? 激光應用的PWM控制
? 對主機的可編程中斷源控制;用于安全控制的看門狗定時器
? 包括Adlink的MotionCreatorPro 2TM圖形安裝套件,3D軌跡圖和診斷程序的數據采樣
? 單個系統最多支持16個卡
產品介紹

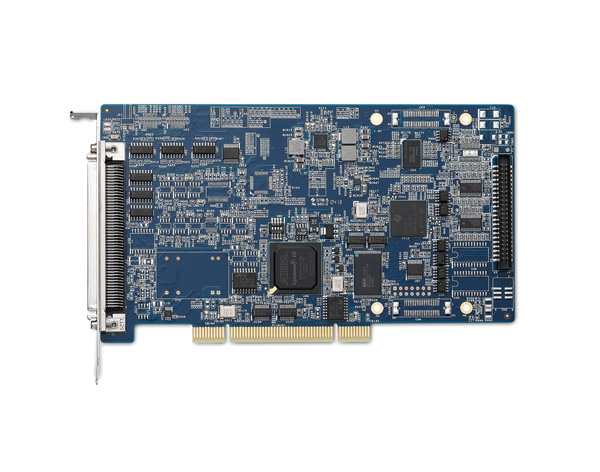

DSP高階運動控制卡AMP-204C/208C
凌華新推出的基于DSP的4/8軸脈沖式運動控制卡AMP-204C/AMP-208C,采用最新的DSP與FPGA技術,運動功能全面豐富,可以提供實現高脈沖輸出,支持6.5 MHz頻率脈沖輸出及高達20 MHz編碼器輸入。
借助凌華科技Softmotion技術,AMP-204C/AMP-208C在保持卓越吞吐量和精度的同時,大幅減少了開發的時間,并提供卓越的同步運動控制性能,如3D直線/圓弧/螺線插補,十分適合用于半導體,顯示器及一般傳統軌跡加工的產業應用。AMP-204C/AMP-208C支持三種不同的頻率或占空比的PWM控制模式,適用于激光雕刻/打標/切割應用。此外,基于硬件位置比較和觸發輸出適用于AOI應用。
凌華AMP-204C/AMP-208C運動控制卡支持脈沖式指令,可連接各種不同類型的伺服、步進、音圈與直線電機等。同時進一步提供多軸插補功能,如3D直線/圓弧/螺線插補,十分適合用于如激光雕刻、涂膠及一般傳統軌跡加工的產業應用。通過高速的觸發信號子板,可以提供高速位置比較及高達1MHz脈沖觸發輸出,同時適用于光學檢測應用領域

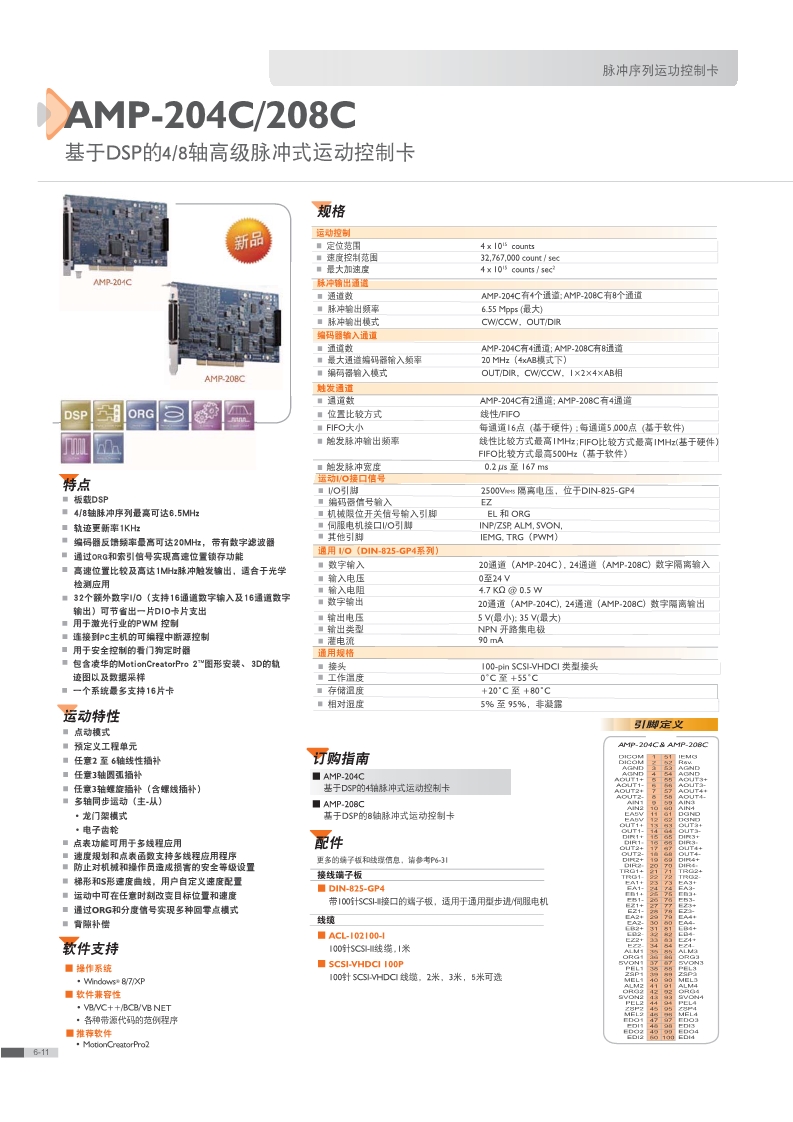

產品資料

產品應用
智能視覺點膠控制系統應用于大批量,高精度,高速,大小視野在線點膠場景。自帶視覺系統對相機采集到的圖像進行實時分析,自動計算位置及旋轉角度,實現對點膠機的智能化,高精度、高速的控制。
訂購指南
|
訂購 |
|
AMP-208C 基于DSP的8軸高級脈沖式運動控制卡 AMP-204C 基于DSP的4軸高級脈沖式運動控制卡 |
|

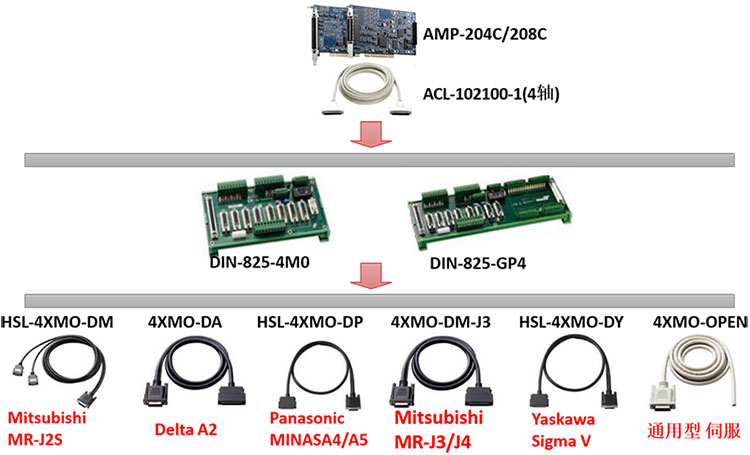

端子板線纜 |
|
DIN-825-GP4 帶100針SCSI-Ⅱ接口的端子板,適用于伺服電機及通用型步進 ACL-102100-1 100針SCSI-Ⅱ電纜,1M SCSI-VHDCI 100P 100針SCSI VHDCI連接線,可為2米,3米和5米 |

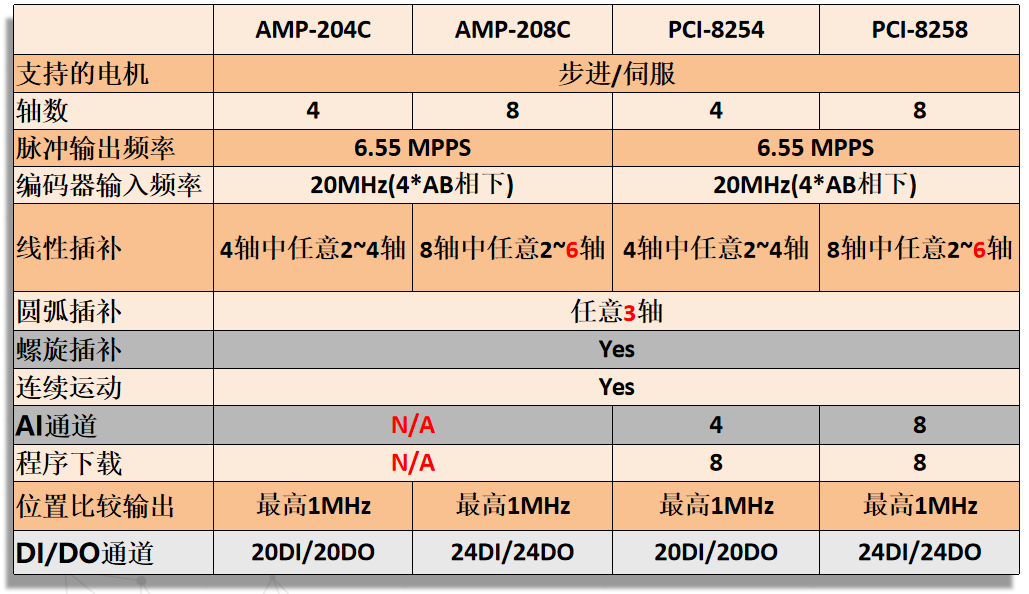

選型對比
