當前位置：首頁 > 測量與自動化 > 數據采集卡 > 高速數字IO卡
產品特點

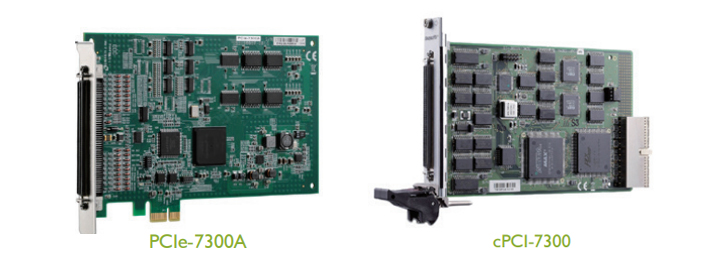

■ x1 PCI Express? 接口(PCIe-7300A)
■ 3U歐規卡規格，兼容CompactPCI規范(PICMG 2.0 R2.1)(cPCI-7300)
■ 32通道5 V/TTL數字輸入/輸出
■ 最大傳輸率：20 MHz(80 MB/s)
■ 8、16或32位傳輸
■ 4路輔助DI及4路輔助DO
■ 板載64 kB FIFO
■ 板載可編程時鐘
■ 內部定時器或外部時鐘控制的數字輸入采樣
■ 獨立觸發信號以啟動數據采集及波形發生
■ Scatter-gather DMA
■ 支持握手?jǐn)?shù)字I/O傳輸模式
■ FIFO重復數字波形發生
■ 用于高速遠程數據傳輸?shù)慕K端電阻
產品介紹

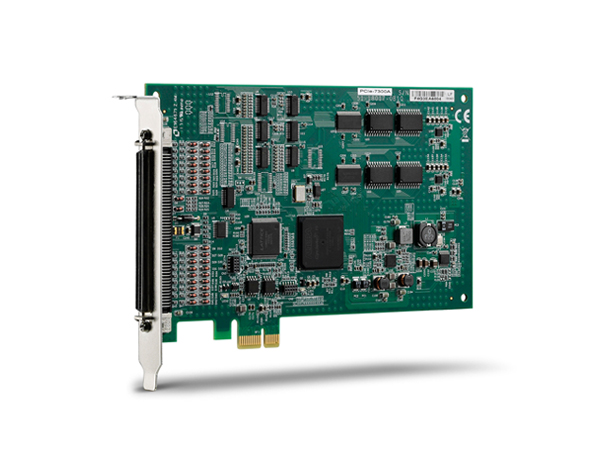

PCIe-7300A是PCIe架構，超高速數字量I/O卡。它包括32個數字輸入與/或輸出通道。高性能的設計以及現代化的技術使得這片卡成為高速數字量輸入/輸出應用的理想選擇。
最高數據采集頻率
外設與板上內置FIFO之間的最高數據傳輸速率可達80MB/s(數字量輸出)或160MB/s(數字量輸入)。80MB/s的結果是由32位總線帶寬乘以20MHz內時鐘所得到的。而 160MB/s的結果則是由32位總線帶寬乘以40MHz外部時鐘所得到的，但這僅適用于數字量輸入通道。當采集的數據長度不超過FIFO大小(16K點)時，PCI-7300A就能夠達到這樣高的速度。
總線主控DMA
PCIe-7300A使用總線主控DMA與Scatter-Gather方式通過32位PCIe總線在板上內置FIFO與主機內存之間進行高速的數據傳輸。PCIe總線最大可以提供132M B/s的數據流量(突發方式)并且提供無需處理器干預的DMA方式。當PCIe-7300A成為總線主控設備，它將取得PCIe總線的控制權，以突發速度傳輸數據，然后釋放總線交由其它外圍設備使用。當數據采集帶寬低于PCIe總線持續帶寬時，用戶就可以利用無限制的主內存來保存數據。
支持Scatter Gather
對于總線主控設備，硬件都支持與連續物理內存間的數據傳輸。PCIe-7300A包含多個地址及長度寄存器對，它們每一個都對應一個連續緩沖區段。這使得PCIe-7300A能夠?qū)⒄麄€DMA地址空間分散到不同的緩沖區。這些地址及數量寄存器通常被視為scatter/gather列表，您也可以認為這些總線主控設備擁有它們自己內建的映射寄存器。
I/O端口配置
PCIe-7300A是作為兩個端口進行配置：PORTA及PORTB。每個端口都能夠控制16個數字量I/O線路。它們都能夠被配置為輸入或輸出。依照外部設備環境，用戶能夠配置 PCIe-7300A來進行高速數字量I/O數據傳輸。PCIe-7300A可以支持多種不同的數字量I/O操作模式： 內部時鐘：
數據輸入及輸出操作由內部時鐘控制，數據以總線主控DMA方式傳輸。
外部觸發：
T數字量輸入及輸出操作由外部輸入/輸出選通信號(DI_REQ或DO_ACK)控制，數據以總線主控DMA方式傳輸。
握手方式：
T通過REQ輸入信號與ACK輸出信號，數字量I/O數據即可以簡單握手方式進行傳輸。
曲線發生：
以預先確定的速度讀取或?qū)懭霐?shù)據。用戶能夠通過板上計數器(50ns分辨率)來控制此速度。
產品規格
|
數字I/O |
|
■ 通道數(可軟件配置) • 16 DI及16 DO • 32 DI • 32 DO |
|
■ 兼容性：5 V/TTL |
|
■ 邏輯電平 • 數字輸入，高電平：2至5.25 V；低電平：0至0.8 V • 數字輸出，高電平：最小2.7 V；低電平：最大0.5 V |
|
■ 輸入負載 • 終端電阻關閉：輸入高電流：1 mA；輸入低電流：20 mA • 終端電阻開啟：終端電阻：111 Ω；終端電阻電壓：2.9 V 輸入高電流：1 mA；輸入低電流：22.4 mA |
|
■ 輸出驅動能力 • 源電流：8 mA • 灌電流：48 mA |
|
■ 最大傳輸速率 • DO：20 MHz時80 M/s，32位DI • DI：20 MHz時80 M/s，32位DO |
|
■ 輔助數字I/O：4DI/4DO ■ 兼容性：5 V/TTL ■ 數據傳輸：程序控制I/O |
|
■ 時鐘模式 • 內部時鐘：20 MHz，10 MHz，定時器#0輸出 (數字輸入定時)及定時器#1輸出(數字輸出定時) • 外部時鐘：頻率高達40 MHz ■ 握手傳輸 ■ 突發式握手傳輸 |
|
觸發器 |
|
■ 觸發源：DI_TRG數字輸入觸發、 DO_TRG數字輸出觸發
■ 觸發模式 兼容性：5 V/TTL 觸發類型：上升或下降沿 最小脈寬：32 ns |
|
通用規格 |
|

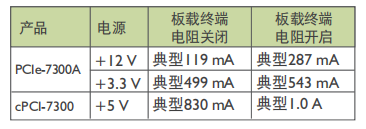

■ 工作溫度：0 ?C至+60?C ■ 存儲溫度：-20?C至+80?C ■ 相對濕度：5%至95%，非凝露 ■ 電源要求
■ 尺寸(不包括連接器) • 168 mm x 112 mm (PCIe-7300A) • 160 mm x 100 mm (cPCI-7300)
■ I/O接口：1個100針SCSI-II孔型插座 ■ 端子板：DIN-100S-01 ■ 線纜：ACL-102100-01
■ 帶可編程計數器（基本時鐘頻率10MHz）、定時器0-2； 帶4DI/4DO的輔助數字I/O；8/16/32bit的數據傳輸寬度；板載64kB FIFO ■ 數據傳輸： Scatter/Gather總線主控 DMA ■ 數據寬度：32/16/8位(可編程) ■ 數據傳輸塊 非鏈?zhǔn)紻MA：2 M雙字(8 MB) 鏈?zhǔn)?scatter/gather)DMA：無限制 |
