當前位置：首頁 > 測量與自動化 > 數據采集卡 > 數字IO卡
產品特點
■ 支持32位 5V PCI 總線 (PCI-7432/7433/7434)，x1 PCI Express接口(PCIe-7432)
■ 3U歐規卡規格，兼容CompactPCI 規范 (PICMG 2.0 R2.1)，(cPCI-7432/7433/7434)
■ 32通道隔離數字輸入和32通道隔離數字輸出 (PCI-7432/7432HIR, cPCI-7432, PCIe-7432/7432HIR)
■ 64通道隔離數字輸入 (PCI-7433/7433HIR, cPCI-7433)
■ 64通道隔離數字輸出 (PCI-7434, cPCI-7434/7434P)
■ 隔離電壓：
? 2500VRMS：PCI-7432/7433/7434/PCIe-7432
?? 5000 VRMS：cPCI-7432/7433/7434/7434P
■ 單個隔離輸出灌電流高達 500mA
■ 隔離輸入電壓高達 24V(PCI-7432/7433, cPCI-7432/7433 , PCIe-7432/7432HIR)
■ 隔離輸入電壓高達 50V (PCI-7432HIR/7433HIR)
■ 兩個外部中斷源 (PCI-7432/7432HIR/7433/ 7433HIR，cPCI-7432/7432RP/7433，PCIe-7432/7432HIR)
產品簡介

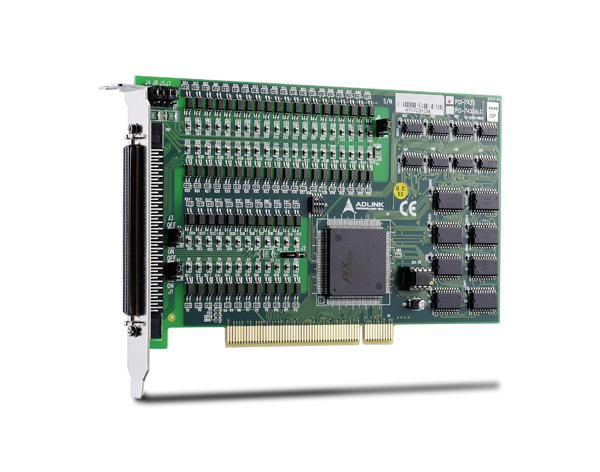

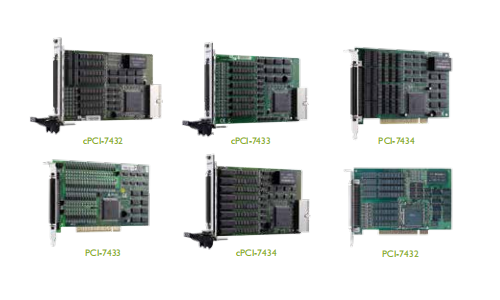

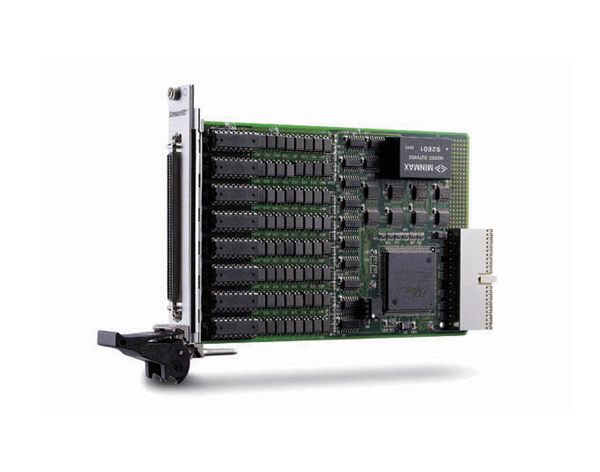

64通道高密度數字輸入輸出卡 cPCI/PCI-7432/7433/7434（現貨）
凌華科技cPCI/PCI-743X系列是64通道高密度數字輸入輸出卡，提供了高可靠的2500 V隔離保護，適用于大多數工業應用。cPCI/PCI-7432和cPCI/PCI-7433的寬輸入范圍，使之易于感應外部設備的狀態。PCI-743X系列有 多個型號，比如輸入范圍從0到24 V的標準版，以及擁有0到50 V的高輸入范圍的HIR版。PCI-7433 ALC專為交流電源測試系統而設計。cPCI/PCI-7432和cPCI/PCI-7434擁有5到35 V的寬輸出范圍，適用于繼電器驅動和工業自動化應用。cPCI/PCI-7432和cPCI/PCI-7433還在數字輸入通道上提供了兩個配置簡便的中斷源。
32通道隔離數字輸入和32通道隔離數字輸出卡 PCIe-7432
32通道隔離數字輸入和32通道隔離數字輸出卡PCIe-7432，具備2,500V隔離保護，適用于大多數的工業應用。高達24V的輸入范圍使其可以輕松獲取外部設備的狀態(PCIe-7432HIR輸出范圍5V至35V)， 非常適用于繼電器驅動和工業自動化應用。此外，PCIe-7432在數字輸入通道中還提供了兩個易于配置的中斷源。
產品規格
|
cPCI/PCI-7432/7433/7434規格 |
|
隔離數字輸入 |
|
■ 通道數 • 32 (PCI-7432/7432HIR, cPCI-7432, PCIe-7432/7432HIR) • 64 (PCI-7433/7433HIR, cPCI-7433) ■ 最大輸入范圍(無極性) • 5~24V，無極性(PCI-7432/7433, cPCI-7432/7433, PCIe-7432) • 12~50V，無極性(PCI-7432HIR/7433HIR, PCIe-7432HIR) ■ 數字邏輯電平：無極性(PCI-7432/7433, cPCI-7432/7433, PCIe-7432) • 輸入高電壓：5V 至 24V • 輸入低電壓：0V 至 1.3V ■ 數字邏輯電平：無極性(PCI-7432HIR/7433HIR, PCIe-7432HIR) • 輸入高電壓：12V 至 50V • 輸入低電壓：0V 至 2V ■ 輸入阻抗 • 2.4 kΩ @ 0.5 W(PCI-7432, cPCI-7432, cPCI-7433 , PCIe-7432) • 2.4 kΩ @ 1 W (PCI-7433) • 4.7 kΩ @ 0.5 W (PCI-7432HIR,PCIe-7432HIR) • 4.7 kΩ @ 1 W (PCI-7433HIR) ■ 隔離電壓： 2500 VRMS: PCI-7432/7432HIR/7433/7433HIR/PCIe-7432/7432HIR 5000 VRMS: cPCI-7432/7433 ■ 中斷源：數字輸入通道 0 和 1 ■ 數據傳輸：程序控制 I/O |
|
隔離數字輸出 |
|
■ 通道數 • 32 (PCI-7432/7432HIR, cPCI-7432, PCIe-7432/7432HIR ) • 64 (PCI-7434, cPCI-7434) ■ 輸出類型：集電極開路達林頓晶體管 ■ 灌電流 (PCI-7432/7432HIR/7434, cPCI-7434, PCIe-7432/7432HIR) • 所有通道打開：120mA @ 24V • 單通道打開：500mA @ 24V ■ 源電流 (cPCI-7434P) • 所有通道打開：260mA @ 24V • 單通道打開：500mA @ 24V ■ 功耗：每個芯片最大 2.25W(8 DO通道) (PCI-7432/7432HIR/7434, cPCI-7432/7434, PCIe-7432/7432HIR) 每個芯片最大 1.47W(8 DO通道) (cPCI-7434P) ■ 供應電壓：5-35 V ■ 隔離電壓：2500 VRMS ■ 數據傳輸：程序控制 I/O |
|
通用規格 |
|

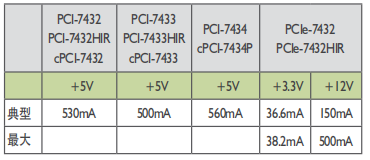

■ I/O接口：100針SCSI-11孔型插座 ■ 工作溫度：0?C 至 +60?C ■ 存儲溫度：-20?C 至 +80?C ■ 相對濕度：5% 至 95%，非凝露 ■ 電源要求
■ 尺寸(不包括連接器) • 156 mm x 106 mm (PCI-7432 & PCI-7432HIR) • 175 mm x 107 mm (PCI-7433, PCI-7433HIR , PCIe-7432 & PCIe-7432HIR) • 156 mm x 106 mm (PCI-7434) • 156 mm x 106 mm (PCI-7434P) • 160 mm x 100 mm (cPCI-7432/7433/7434) |
訂購指南
|
接線端子板和線纜 |
|
■ DIN-100S-01 接線端子板，帶一個 100針 SCSI-II 連接器，標準導軌安裝(不包括線纜) ■ ACL-102100-1 100針 SCSI-II 線纜(匹配 AMP-787082-9)，1 米 |
|
訂購指南 |
|
■ PCI-7432： 32通道隔離數字輸入和32通道隔離數字輸出卡 ■ PCI-7432HIR：32通道隔離數字輸入和32通道隔離數字輸出卡，具有寬輸入范圍 ■ PCI-7433： 64通道隔離數字輸入卡 ■ PCI-7433HIR：64通道隔離數字輸入卡，具有寬輸入范圍 ■ PCI-7434： 64通道隔離數字輸出卡
■ cPCI-7433： 64通道隔離數字輸入卡 ■ cPCI-7434： 64通道隔離數字輸出卡（促銷時間：4.1-6.30） ■ cPCI-7434P：帶源電流晶體管的64通道隔離數字輸出卡
■ PCIe-7432： 32通道隔離數字輸入和32通道隔離數字輸出卡 ■ PCIe-7432HIR：32通道隔離數字輸入和32通道隔離數字輸出卡，具有寬輸入范圍 |
|
■ 操作系統 |
■ 軟件兼容性 |
■ 推薦軟件 |
|
• Windows 7/8.1 x64/x86, Linux |
• LabVIEW, MATLAB, C/C++, Visual Basic,Visual Studio.NET |
• AD-Logger |
