產品特點
? x1 PCI Express接口（LPCIe-7250）
? 8通道SPDT繼電器（LPCI-7250/LPCIe-7250/cPCI-7252）
? 非鎖存繼電器
? 板載LED指示燈顯示繼電器狀態
? 板載繼電器驅動電路
? 繼電器輸出狀態回讀
? 8通道隔離數字輸入（cPCI-7252/PCI-7250/ LPCI-7250/ LPCIe-7250）
? 緊湊型、低規PCB（LPCI-7250/LPCIe-7250）
產品介紹

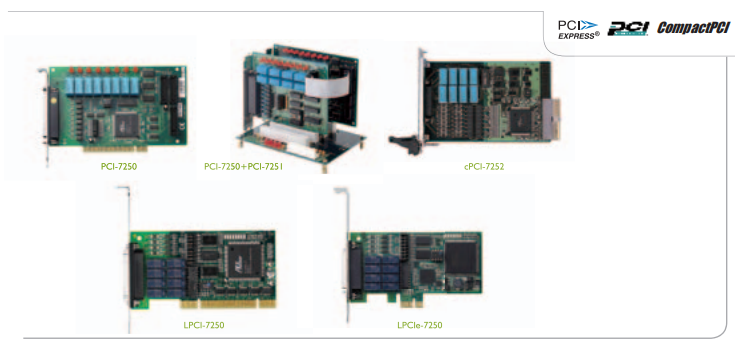

凌華數據采集卡PCI-7250/7251，提供4通道SPDT(C型)及4通道SPST(A型)繼電器輸出以及8通道隔離數字輸入。LPCI-7250、LPCIe-7250和cPCI-7252提供8通道SPDT(C型)繼電器輸出和8/16通道隔離數字輸入。每個繼電器狀態都會通過板載LED燈顯示。當繼電器在置位(SET)狀態下時，相應的LED燈就會點亮，反之則熄滅。所有的數字輸入通道都是無極性、光隔的，可通過設置來開啟/關閉RC濾波器。此產品適合于在噪音環境下采集數字輸入。
PCI-7251是PCI-7250的8路繼電器輸出及8路隔離數字輸入擴展卡。PCI-7251的所有I/O特性都和PCI-7250相同。PCI-7251必須和PCI-7250搭配使用并由PCI-7250來控制總線接口。一塊PCI-7250卡最多可連接3塊PCI-7251卡，PCI-7250的DIO則可因此從8個擴展至最大32個。
產品特點
■ 支持32位5V PCI總線(PCI-7250/7251)
■ 支持32位3.3V或5V PCI總線(LPCI-7250)
■ xl PCI Express接口(LPCIe-7250)
■ 3U歐規卡規格，兼容CompactPCI規范(PICMG 2.0 R2.I)(cPCI-7252)
■ 4通J1SPDT及4通atSPST繼電器(PCI-7250)
■ 8通道SPDT及8通道SPST繼電器(PCI-7250 + I x PCI-7251)
■ 12通道SPDT 及12通道SPST 繼電器(PCI-7250 + 2x PCI-7251)
■ 16通道SPDT 及16通道SPST 繼電器(PCI-7250 + 3x PCI-7251)
■ 8通道SPDT (LPCI-7250/LPCIe-7250/cPCI-7252 )
■ 非鎖存繼電器
■ 板裁LED指示燈顯示繼電器狀態
■ 板載繼電器驅動電路
■ 續電器輸出狀態回讀
■ 8通道隔離數字輸入(cPCI-7252/PCI-7250/ LPCI-7250/LPCIe-7250)
■ 16通道隔離數字輸入(PCI-7250 + lxPCI-7251)
■ 24通道隔離數字輸入(PCI-7250 + 2x PCI-7251)
■ 32通道隔離數字輸入(PCI-7250 + 3xPCI-725l)
■ 數字輸入帶板載低通濾波器
■ 緊湊型、低規PCB(LPCI-7250/LPCIe-7250)
軟件/系統/驅動
|
■ 操作系統 |
|
- Windows Vista/XP/2000/2003 - Linux - Windows CE |
|
■ 推薦軟件 |
|
- AD-Logger - VB.NET/VC.NET/VB/VC+ +/BCB/Delphi - DAQBench |
|
■ 驅動支持 |
|
- DAQPilot，支持Windows - DAQPilot，支持LabVIEW™ - DAQ-MTLB，支持MATLAB® - PCIS-DASK，支持Windows - PCIS-DASK/X，支持Linux |
產品規格
|
繼電器輸出 |
|
■ 通道數：8 ■ 繼電器類型 PCI-7250/7251: 通道0至3： SPDT (常開) 通道4至7: SPST (常開) LPCI-7250/LPCIe-7250/cPCI-7252 通道0至7: SPDT (常開) ■ 觸點容量 PCI-7250/7251 及cPCI-7252 交流(AC) : 120V, 0.5A 直流(DC) : 24V, 1A LPCI-7250/LPCIe-7250 直流(DC) : 30V, 2A ■ 擊穿電壓：IOOOVrms ■ 觸點阻抗：100 m ■ 繼電器開/關時間 吸合時間：8 ms 釋放時間：8 ms ■ LED指示燈：板載LED指示燈顯示繼電器狀態 ■ 使用壽命 PCI-7250/7251 及cPCI-7252 ? 5x1O^5 次(I A, 24Vdc) ? 2x10^5 次(0.5 A, 120Vac) LPCI-7250/LPCIe-7250: ? 105次(2A.30VDC) ? 5x105次(I A,3OVdc) ■ 數據傳輸：程序控制I/O |
|
隔離數字輸入 |
|
■ 通道數：8 ■ 最大輸出范圍：24V，無極性 ■ 數字邏輯電平 0至24V，無極性 輸入高電壓： 5至24 V (PCI/LPCI/LPCIe-7250, PCI-7251) 3至 24V(cPCI-7252) 輸入低電壓： 0至 1.5 V (PCI/LPCI/LPCIe-7250, PCI-7251) 0至 I V (cPCI-7252) ■ 輸入電阻：O.33W時2.2kΩ (PCI/LPCI/LPCIe-7250, PCI-7251) ; 0.5 W時l.2kΩ (cPCI-7252) ■ 隔離電壓：5000Vrms ■ 數據傳輸：程序控制I/O |
|
通用規格 |
|

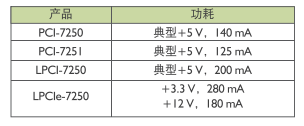

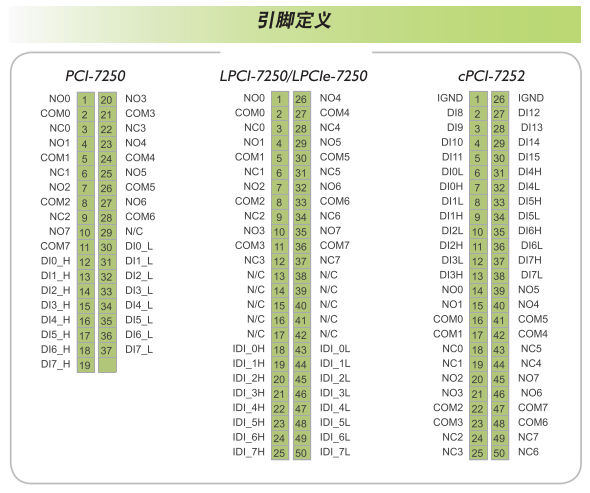

■ I/O接口 PCI-7250/7251，- 37針D-Sub孔型插座 LPCI-7250/LPCIe-7250/cPCI-7252，- 50針SCSI-11孔型插座 ■ 工作溫度：0°C至60°C ■ 存儲溫度：-20 °C至80°C ■ 相對濕度：5%至95%,非凝露 ■ 電源要求
■ 尺寸(不包括連接器) 162 mmx 107 mm (PCI-7250) 141 mmx 102 mm (PCI-7251) 120 mm x 65 mm (LPCI-7250) 120 mm x 69 mm (LPCIe-7250) 160 mm x 100 mm (cPCI-7252) |
