產品特點
? x1 PCI Express接口(LPCIe-7250)
? 8通道SPDT繼電器(LPCI-7250/LPCIe-7250/cPCI-7252)
? 非鎖存繼電器
? 板載LED指示燈顯示繼電器狀態
? 板載繼電器驅動電路
? 繼電器輸出狀態回讀
? 8通道隔離數字輸入(cPCI-7252/PCI-7250/ LPCI-7250/ LPCIe-7250)
? 緊湊型、低規PCB(LPCI-7250/LPCIe-7250)
產品概述:

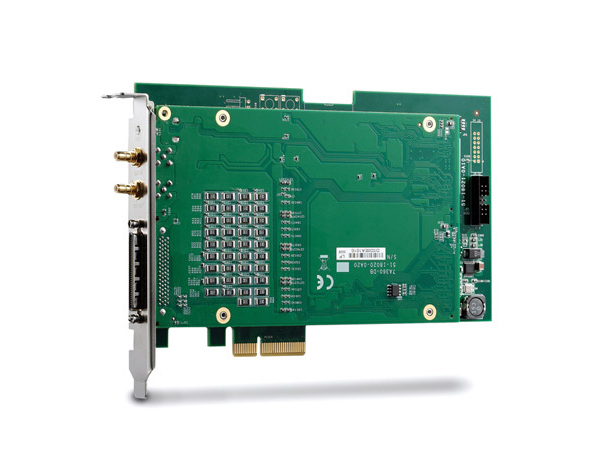

凌華科技PCIe-7360 高速IO卡,帶32通道雙向并行I/O線的高速數字I/O卡。通過x4 PCI Express接口,數據傳輸率高400MB/s, 時鐘頻率高達100MHz(內部時鐘)或200MHz(外部時鐘),是數字圖像采集,視頻播放及IC測試等高速大規模 數字量數據采集或交換應用的理想選擇。
I/O端口配置及電平設定
PCIe-7360板載32通道I/O的初始狀態(上電狀態)預設為輸入。它可雙向傳輸,并可分為四組。每組包含8個通 道,且可單獨配置作為輸入或輸出端口。PCIe-736 0可通過軟件選擇支持1.8 V、2.5 V及3.3 V等三種邏輯電平。所 有的四組都將會處于所選擇的邏輯電平。在數字輸出模式下,當數字輸出停用時,輸出電壓是三態的。可編程I/O 方向及邏輯電平為測試中的設備提供了靈活的接口。
最大數據傳輸率
PCIe-7360支持最大400MB/s的數據流量,在最大100 MHz內部時鐘頻率時數據寬度為32位,在最大200 MHz外部時鐘頻率時數據寬度為8/16位。scatter-gatter總線主控DMA、板載8k采樣點FIFO緩存大小及x4 PCI ExpressR 接口的完美結合, 保證了在持續高速數據傳輸過程中數據不丟失。
相位延遲
PCIe-7360具有外部采樣時鐘或內部采樣時鐘導出的相移特性, 在高速數據傳輸應用中實現了采集/產生時序的最優化。采樣時 鐘的相移能夠實現高達80步的調整, 即相移調整范圍達4.5度 到355.5度。此特性有效地防止在采集數據的轉換狀態時進行采 樣,確保采樣時序有效穩定。
I2C及SPI系列接口
PCIe-7360的應用功能I/O(AFI)可配置成I2C或SPI主控節點。I2C接口支持快速模式并使用被稱作SCL(串行時鐘) 和SDA(串行數據)的兩個雙向線。SPI接口使用被稱為SCK(串行時鐘)、SI(串行數據輸入)、SO(串行數據輸出)及CS(芯片選擇)的四線發送信號。PCIe-7360通過內置的I2C或SPI協議及其附帶的API,可與外圍設備直接通信。
產品特點
■ 4個PCle 接口
■ 8/16/24/32位數據寬度在DI或DO模式下傳輸,時鐘頻率最高達100 MHz
■ 8/16位數據寬度在DI的外部時鐘模式下傳輸,時鐘頻率最高達200 MHz
■ 最大400MB/s數據流量
■ 通過軟件可選電平:1.8V、2.5V及3.3V
■ 在外部時鐘模式下80步相移
■ 每組(8位)輸入/輸出方向可選
■ 與外設通信時支持I2C及SPI 可編程串行接口
■ 支持Scatter-gather DMA
■ 靈活握手及外部數字觸發模式
■ 8通道輔助可編程I/0
技術規格:
數字I/O |
■ 通道數:32,每組(8通道)輸入/輸出方向, 可選邏輯電平:1.8V、2.5V、3.3V(可軟件編程) |
■ 上電狀態:全部為數字輸入 |
■ 阻抗 -輸入:10kΩ -輸出:50Ω |
■ 輸入保護:-1至6V |
■ 數據傳輸:可編程I/O、scatter-gather總線主控DMA |
■ 最大數據傳輸率:400MB/s |

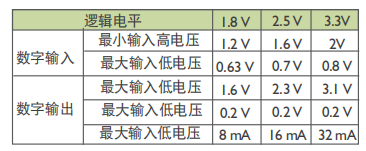

■ 數字邏輯電平: |
時鐘模式 |
■ 內部時鐘:最大100 MHz(100 MHz/N; 2<N<65535) |
■ 外部時鐘:最高100 MHz(支持8/16/24/32位 數據寬度DI/DO);最高200 MHz (僅支持8/16位數據寬度DI) |
■ 握手 |
■ 突發式握手 |
觸發源 |
■ 軟件觸發 |
■ 外部數字觸發: AFI[0…7] |
觸發模式 |
■ 后觸發、重觸發、模式匹配及握手傳輸 |
狀態改變中斷 |
■ 中斷源:任意32通道活預定義通道狀態改變 |
功能I/O |
■ 通道數:8 |
■ 支持模式:靜態I/O、I2C或SPI主控節點、 外部時鐘輸入/輸出、外部數字觸發輸入、握手 |
軟件支持:
■ 操作系統
• Windows 7/8 ×64/×86,Linux
■ 推薦軟件
•LabVIEW, MATLAB, C/C++, Visual Basic,Visual Studio.NET
