產品特點
? 支持32位5 V PCI總線
? 12位D/A分辨率 (PCI-6308V及PCI-6308A)
? 隔離8通道12位電壓輸出(PCI-6308V及PCI-6308A)
? 隔離8通道12位電流輸出 (PCI-6308A)
? 雙極性或單極性輸出范圍
? 4通道隔離數字輸出及4通道隔離數字輸入
? 2500 VRMS光隔
? 緊湊型，半高PCB
產品介紹

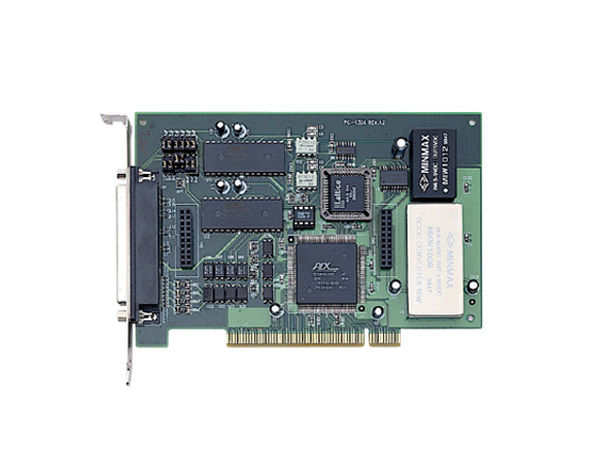

數字輸入輸出+模擬量輸出卡PCI-6308

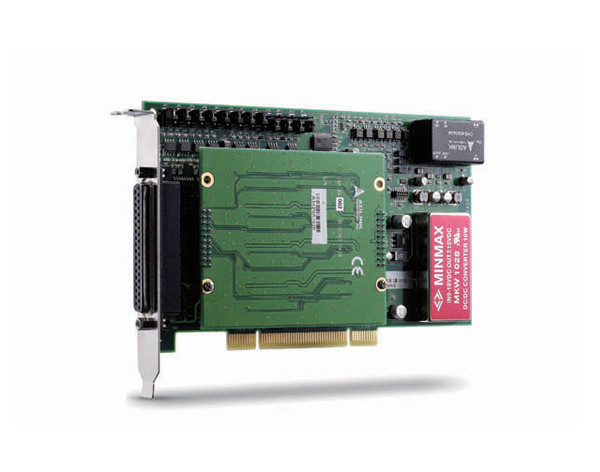

凌華PCI-6308是12-bit， 8路模擬輸出，2500 VRMS光隔的PCI模擬輸出卡，PCI-6308V提供8個獨立電壓輸出通道，每個通道能夠實現雙極性電壓輸出、單極性電壓輸出及單極性0至用戶定義電壓值輸出。PCI-6308V持續提供優良的單調性、低失真及低微分線性誤差。PCI-6308V輸出范圍為雙極性-10至+10 V、單極性0至10 V及用戶定義范圍，通過跳線可選擇外部參考輸入。PCI-6308A是PCI-6308V和8通道電流輸出擴展板EXP-8A的組合。EXP-8A板包括8個高精度電壓/電流轉換器。
凌華PCI-6308產品提供靈活、隔離的模擬輸出功能，是ATE、信號發生、工業過程控制、伺服控制及其他工控領域的理想選擇。
產品規格
|
隔離模擬輸出（PCI-6308V及PCI-6308A） |
|
通道數：8路電壓輸出 分辨率：12位 輸出范圍（跳線選擇）
穩定時間：16us（20V階躍） 最大更新間隔：4通道同步90us 增益誤差：最大±0.2% DNL：±1 LSB 輸出驅動能力：±5 mA 隔離電壓：2500Vrms 輸出初始值：0V （復位或開機后） 數據傳輸：程序控制I/O |
|
電流輸出（PCI-6308A） |
|
通道數：8 分辨率：12位 輸出范圍（可軟件編程）：0-20mA，4-20mA及5-25mA 增益誤差：0.3% 穩定時間：17us（0-20mA） 壓擺率：1.3mA/us DNL：最大±1 LSB 輸出抗阻：典型10 GΩ 電流負載抗阻：0-500 Ω 輸出初始值：4mA（復位或開機后） 數據傳輸：程序控制I/O |
|
隔離數字輸入 |
|
通道數：4 最大輸入范圍：24V，無極性 數字邏輯電壓 • 輸入高電壓：5-24V • 輸入低電壓：0-1.5V 輸入抗阻：2.4kΩ @0.5W 隔離電壓：2500 Vrms 數據傳輸：程序控制I/O |
|
隔離數字輸出 |
|
通道數：4 輸出類型：光耦輸出 電源電壓：5至35V 隔離電壓：2500 Vrms 數據傳輸：程序控制I/O |
|
通用規格 |
|
I/O接口：37針D-Sub孔型插座 數據輸出方式：跳線選擇輸出單/雙極性 工作溫度：0℃至+55℃ 存儲溫度：-20℃至+80℃ 相對濕度：5%至95%，非凝露 電源要求：
尺寸（不包括連接器）：175mm*107mm |
選配指南
|
主件 |
|
PCI-6308V 12位8通道隔離電壓輸出卡+數字輸入輸出 PCI-6308A 12位（8路&8路）隔離電壓&電流輸出卡+數字輸入輸出 |
|
配件 |
|
DIN-37D-01 帶1個37針D-Sub接口，標準導軌安裝 ACLD-9137-01 通用接線端子板，帶1個37針D-Sub插頭 ACL-10137-1MM 37針D-Sub插頭/插孔線纜，1米 ACL-10137-1MF 37針D-Sub插頭/插孔線纜，1米 |
|
軟件支持 |
|
■ 操作系統 • Windows 7/8 x64/x86,Linux • Linux ■ 軟件兼容 • LabVIEW,MATLAB,C/C++,Visual Basic,Visual Studio.NET |
