產品特點
? 符合PCI Express x4 Gen3；主機控制器，Fresco FL1100
? 符合USB 3.1 Gen 1 (與USB 3.0相同)
? 4/8 USB Type-A型外部端口 (PCIe-U304/U308)
? 4個額外的內部USB 3.0端口通過引腳接頭連接 (僅PCIe-U308e)
? PCIe總線提供最大18W的USB電源 (默認)；4針Molex連接器提供最大60W的USB電源
? 每個端口最大電流為1500mA
? 在一個系統中可連接多片卡和多個相機
? 提供易于使用的API，通過軟件編程對每個端口實現電源開/關控制
USB3 Vision，GigE Vision和Camera Link是工業相機的三個主要接口標準，按收入計占機器視覺市場的85%。USB 3.0通過提供帶寬來縮小GigE Vision和 Camera Link之間的差距，即插即用兼容性，低CPU負載以及針對工業應用的高度可靠的數據傳輸速度，從而結合了多種不同接口的優勢。因此，USB3 Vision接口將在平衡任何項目中最大的權衡方面發揮重要作用：帶寬與距離，成本和復雜性之間的關系。
USB3 Vision優勢：高帶寬和低性能開銷；電源和數據在同一無源電纜上,最長達五米；USB3 Vision和GenICamTM通用編程接口。

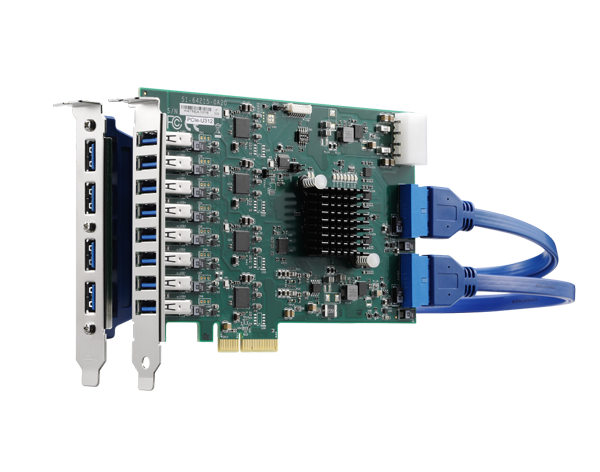

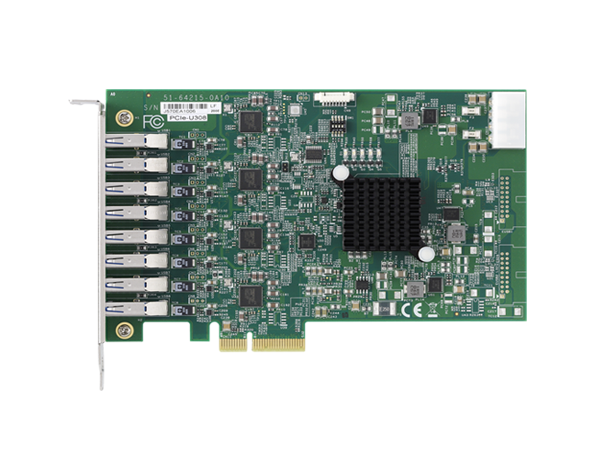

PCIe-U300簡介
PCIe-U300 系列是一款PCI Express x4 Gen3 USB3 Vision凌華圖像采集卡，具有出色的性能、高可靠性和最佳的TCO，支持4/8/12 USB 3.1 Gen 1端口/機器視覺接口，用于多個USB3 Vision設備連接的多相機捕獲解決方案，每個端口數據傳輸速度高達5 Gb/s。
PCIe-U300系列為外部USB3 Vision工業相機提供每個端口最大5V和1500mA電流。為了保證每個端口的工業級高帶寬性能，四個獨立的Fresco FL1100 USB 3.1 Gen 1主機控制器和PCI Expressx4 Gen3接口使每個USB端口在同時操作四個端口時，每個端口能夠實現高達5Gbps的帶寬，總帶寬為20Gbps。此外還支持使用軟件編程實現對每個端口的電源開/關控制，用于故障恢復操作。
凌華科技的PCIe-U300 系列為USB 3.0接口的設備帶來了極大的便利，適用于機器視覺、工廠自動化、質量保證、物流、醫藥、安全和交通監控應用。
為什么使用凌華PCIe-U300系列？
1、豐富的行業經驗。凌華科技憑借20年的機器視覺經驗，提供了優化且可靠的廣泛的圖像采集卡產品組合；超過50萬臺攝像機與ADLINK圖像采集卡相連。
2、更可靠的設計。電源過電壓、過電流保護；USB電源開/關，可編程控制USB電源， 用于USB 3.0攝像頭恢復；每個端口的USB電源容量高達7.5W， 總功率為60W(PCIe-U308)；工作溫度從0°C到+60°C(32°F到140°F)。
3、投入的總擁有成本低。為各種多相機應用提供最佳的總體擁有成本(PCIe-U308e，最多 12個端口)
4、卓越的性能。采用4個Fresco FL1100 USB 3.1 Gen 1控制器；迄今為止，市場上唯一使用PCI Express x4 Gen3接口的USB3.0圖像采集卡。

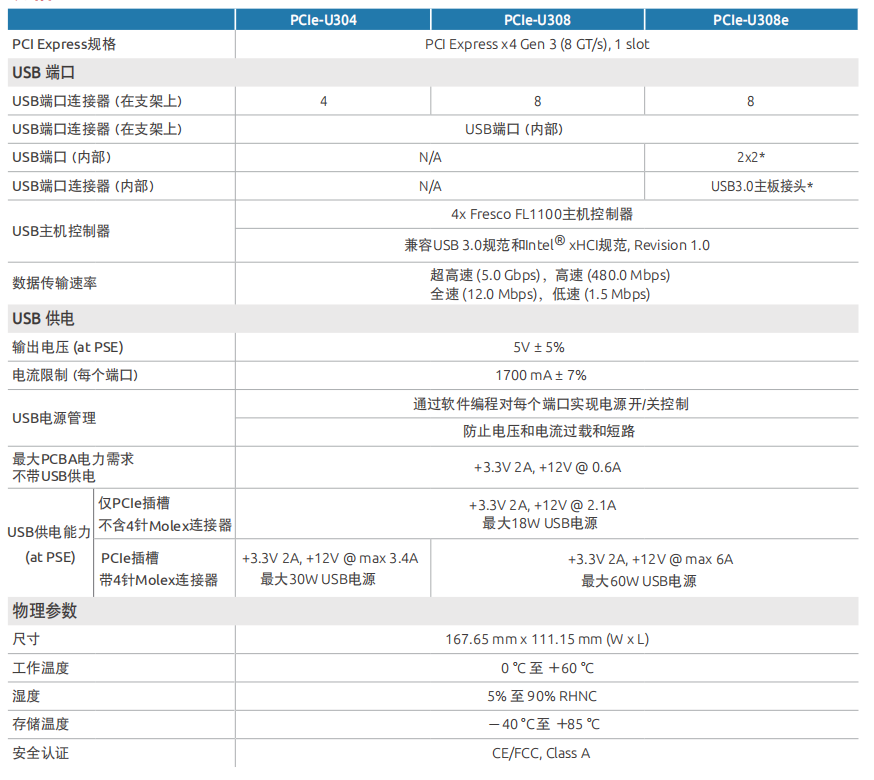

產品規格
選購
|
板卡選型 |
|
■ PCIe-U304 4 通道PCI Express x4 Gen3 USB3 Vision圖像采集卡 ■ PCIe-U308 8 通道 PCI Express x4 Gen3 USB3 Vision 圖像采集卡 ■ PCIe-U308e 12 通道 PCI Express x4 Gen3 USB3 Vision 圖像采集卡 |
|
可選配件 |
|
■ CB-USB3-A/microB-3LS 3 米 USB 3.0 線纜，帶鎖固 ■ CB-USB5-A/microB-5LS 5 米 USB 3.0 線纜，帶鎖固 |
|
軟件支持 |
|
■ 操作系統 Windows® 7/10 ■ 軟件兼容性 C#/VB.NET/VC++ |
