在工業自動化領域，運動控制卡可以說是不可或缺的核心硬件之一，它負責精準控制電機、伺服系統等設備的運動。而在使用運動控制卡時，一個關鍵參數——控制周期（Control Cycle），直接影響著系統的響應速度、精度和穩定性。
很多工程師、技術員甚至初學者都會問：“運動控制卡的控制周期到底怎么算？”今天，我們就用最通俗易懂的語言，從基礎概念到實戰計算，手把手教你搞懂運動控制卡控制周期，并分享它在工業自動化中的應用技巧。

一、什么是運動控制卡的控制周期？
（1）運動控制卡的基本作用

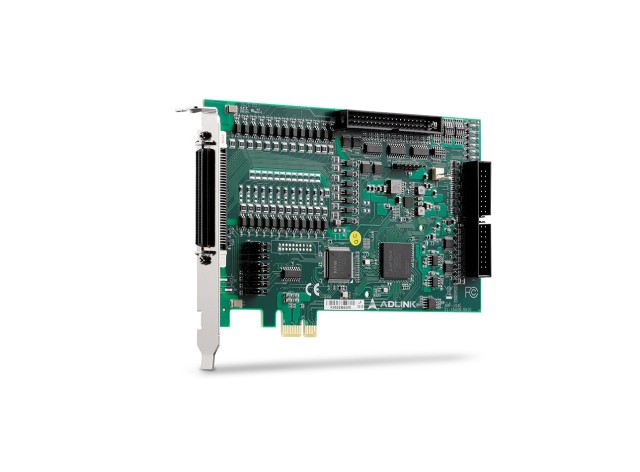

運動控制卡（Motion Control Card）是工業自動化設備的“大腦”，它接收來自PLC、CNC、機器人控制器等系統的指令，并驅動伺服電機、步進電機等執行機構完成精準動作。
比如，一個機械臂要完成抓取、移動、放下的動作，運動控制卡必須精確計算每一步的時間，確保電機轉速、位置、加速度符合預期，否則就會出現卡頓、過沖或丟步的問題。
（2）控制周期（Control Cycle）的定義
控制周期指的是運動控制卡完成一次完整的運動控制計算并輸出信號的時間間隔，單位通常是微秒（μs）或毫秒。
舉個例子：
● 如果控制周期是1ms（0.001秒），意味著每秒鐘運動控制卡可以執行1000次計算。
● 如果控制周期是500μs（0.5ms），它的運算速度就是2000次/秒，響應更快，精度更高。
簡單來說，控制周期越短，運動控制卡的計算和執行效率越高，系統響應越快，運動越平滑。??
二、為什么控制周期對工業自動化如此重要？
在工業自動化中，運動控制卡控制周期直接影響設備的性能表現，特別是在高速、高精度的場景下，它的作用更加關鍵。
（1）影響伺服電機的軌跡規劃
假設一臺伺服電機需要從A點移動到B點，如果控制周期過長，計算延遲可能導致軌跡偏差，甚至出現卡頓或過沖。
（2）提高系統穩定性
在高速運動場景下（比如CNC加工、印刷設備），較長的控制周期可能導致系統抖動或失穩，而較短的控制周期能讓電機運行更平穩。
（3）支持復雜運動控制算法
現代運動控制卡（如EtherCAT總線卡）支持復雜算法（如自適應PID、軌跡預測等），但只有控制周期足夠短，才能在短時間內完成計算，確保實時性。
案例對比：

結論：控制周期越短，工業自動化系統的響應速度和精度越高，但硬件成本也會相應增加。
三、運動控制卡控制周期怎么計算？
（1）控制周期的組成
運動控制卡的控制周期主要由三部分組成：
1. 計算時間（CPU處理時間）
2. 通信延遲（如EtherCAT、CANopen等總線通信時間）
3. I/O響應時間（讀取傳感器數據、輸出控制信號的時間）
公式：控制周期 = 計算時間（CPU）+ 通信延遲（總線）+ I/O響應時間
（2）如何優化控制周期？

示例計算：
假設某運動控制卡的：
● 計算時間 = 0.3ms（300μs）
● 通信延遲 = 0.1ms（100μs）
● I/O響應 = 0.2ms（200μs）
總控制周期 = 0.3 + 0.1 + 0.2 = 0.6ms（600μs）
如果使用更高效的運動控制卡（如FPGA加速），計算時間可降至0.1ms，總線改用EtherCAT（延遲50μs），I/O響應優化至0.1ms，則：
優化后總控制周期 = 0.1 + 0.05 + 0.1 = 0.25ms（250μs）
性能提升：600μs → 250μs，效率提升2.4倍，伺服響應速度更快，運動軌跡更精準。

四、如何選擇合適的運動控制卡？
在選購運動控制卡時，除了控制周期，還需要考慮：
1. 總線協議（EtherCAT > CANopen > RS485）
2. 支持軸數（單軸、多軸）
3. 伺服驅動能力（電流環、速度環、位置環）
4. 擴展性（是否支持IO擴展、視覺控制等）
（1）常見工業自動化應用場景匹配

 相關問答FAQs
Q1：控制周期越短越好嗎？
A：不一定！控制周期越短，系統響應越快，但也會增加運動控制卡的硬件成本和計算負擔。如果設備本身不需要微秒級響應（如普通傳送帶），1ms~2ms的控制周期就足夠了。
Q2：EtherCAT和CANopen在控制周期上的差異？
A：EtherCAT采用環形通信，延遲低（通常小于100μs），而CANopen基于事件觸發，延遲較高（500μs~2ms）。如果需要高精度運動控制（如半導體設備），優先選擇EtherCAT卡。
Q3：如何測試我的運動控制卡的控制周期？
A：可以使用示波器觀察伺服驅動器的脈沖延遲，或者通過軟件診斷工具讀取運動控制卡的采樣時間。例如，某些高端運動控制卡（如華頡科技產品）自帶實時監控功能，可以直接查看控制周期數據。

結語
控制周期是運動控制卡的核心性能指標之一，直接影響工業自動化系統的響應速度、精度和穩定性。從計算時間、通信延遲到I/O響應，每一個環節都會影響最終的控制周期。
選擇合適的運動控制卡，合理優化控制周期，能顯著提升設備的運行效率，減少故障率，甚至降低能耗。
