功能優勢
● 螺絲取料方式可支持真空吸或吹釘送料；
● PC動態顯示鎖付狀態，電批轉速，電批扭力，可實時監控；
● 搭載自主研發運動控制卡，自研兼容多軸軟件，后期維護方便，軟件更新便捷；
● 搭載高精密伺服電機，振幅小，精度高，可位置補償，不易掉步；
● 智能電批支持一個產品對應多種不同擰緊策略，可以選配鎖附數據導出，自動上傳MES系統；
● 機器采用實心鋁合金機加，鈑金外殼，剛性強。供料器與Z軸結構高低位置可自由調節，支持高低不一的產品，兼容性強；

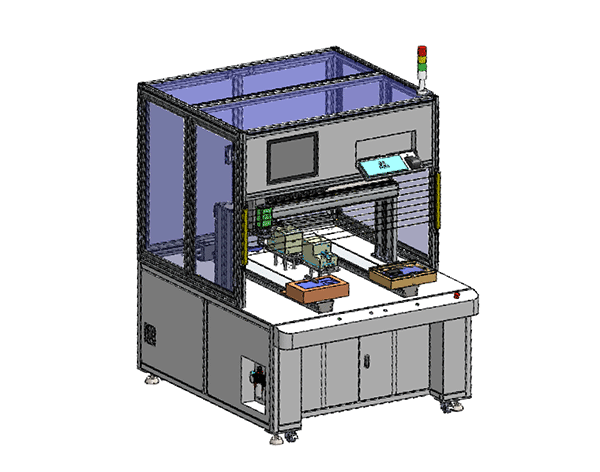

智能擰緊設備介紹
智能擰緊設備是一種通過控制旋轉運動的轉矩和角度將螺釘或螺母擰入到工件上的機械設備。它主要應用于3C等各類消費電子產品的螺絲鎖付，具有： 高效率、省成本、智能化特點。
| 產品 | 可鎖零部件 |
| 手機 | 手機外殼、內部電路板、電池等 |
| 計算器 | 計算器外殼、電路板、顯示屏支架等 |
| 導航儀 | 導航儀外殼、電路板固定、電池倉固定等 |
| 音響 | 音響外殼、電路板、喇叭固定架、變壓器及電源模塊等 |
| 相機 | 相機外殼、主板、傳感器固定裝置、鏡頭等 |
| 平板電腦 | 平板電腦外殼、主板、電池支架、攝像頭模塊支架等 |
| 五金產品 | 電動工具外殼、手動工具手柄等 |
| 小家電 | 電熱水壺、微波爐、吸塵器、吹風機等 |
性能參數
| 參數parameter | |
| 鎖附范圍： | 230*320*90mm |
| 傳動方式： | 雷賽高精密伺服電機 |
| 定位精度： | ±0.02mm |
| 控制系統： | 凌華運動控制卡+PC系統 |
| 供料方式： | 吸附式 |
| 電 批： | 智能電批 |
| 供料器數： | 1組 |
| 鎖附效率： | 1.3s-1.6s |
| 程序容量： | 不限 |
| 電 源： | AC220V |
| 氣 源： | 5-6kPa |
| 設備功率： | 900W |
| 外形尺寸： | 1800*2000*2600mm |
| 整機重量： | 90Kg |
采用凌華運動控制+PC系統，控制精度高，可視化程度強。
| 功能優勢 |
| 1：螺絲取料方式可支持真空吸或吹釘送料； |
| 2：PC動態顯示鎖付狀態，電批轉速，電批扭力，可實時監控； |
| 3：搭載自主研發運動控制卡，自研兼容多軸軟件，后期維護方便，軟件更新便捷； |
| 4：搭載高精密伺服電機，振幅小，精度高，可位置補償，不易掉步； |
| 5：智能電批支持一個產品對應多種不同擰緊策略，可以選配鎖附數據導出，自動上傳MES系統； |
| 6：機器采用實心鋁合金機加，鈑金外殼，剛性強。供料器與Z軸結構高低位置可自由調節，支持高低不一的產品，兼容性強； |

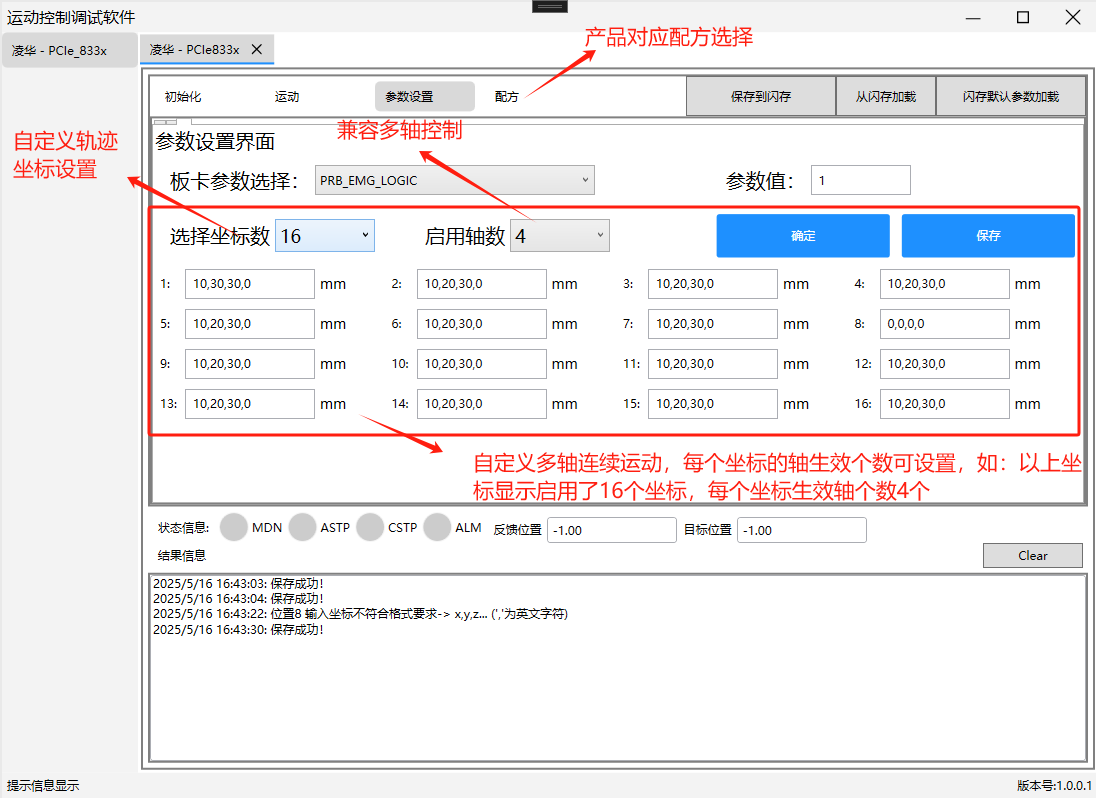

自研配套軟件兼容多軌跡多軸運動控制
軟件優勢：
①根據產品不同對應運動的運動軌跡不同，在軟件中表現的是點位坐標數量不同，該軟件可自由設置坐標數以適配不同的產品。
②減少后續軟件維護，無需重復編程，易操作，交付后可經過簡單培訓實施。

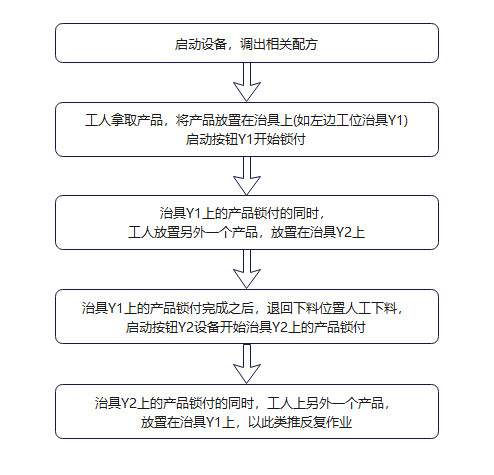

智能擰緊設備作業流程
傻瓜式操作以雙軸操作為例：

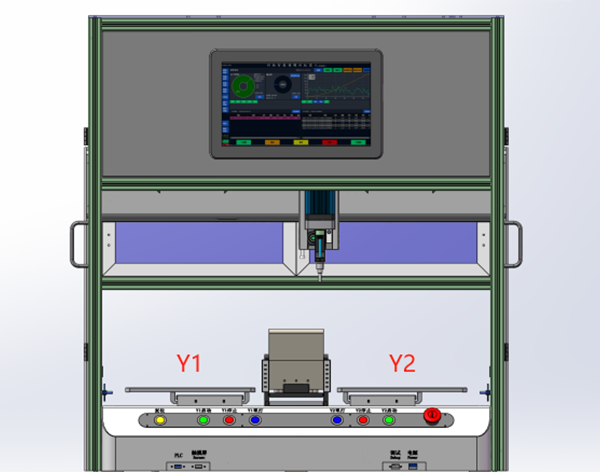

機器設計說明
①治具采用子母治具，方便產品快速換線，且做產品防呆，預留產品感應，配備氣缸；工作時，操作員點啟動按鍵，氣缸自動壓住產品，機器開始打螺絲。
②支持四軸單頭雙工位，可以左右交替重復工作，左右獨立控制。

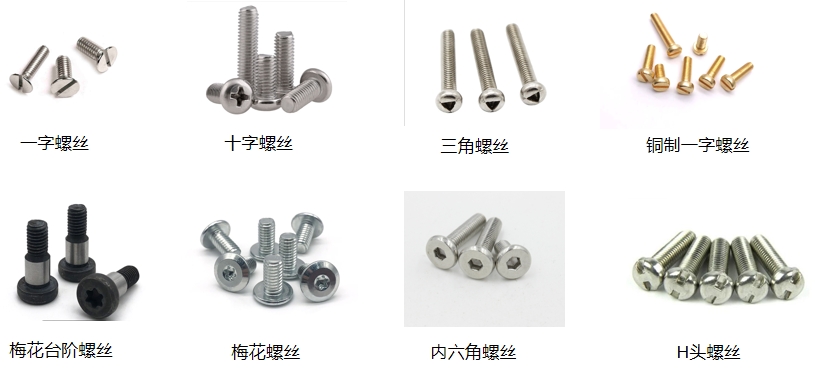

可以鎖付的螺絲類型
適用多種螺絲，以上為部分展示
